수격 방지기 (스프링식) 10kgf/cm² ,20kgf/cm² [1MPa],[2MPa] |
|
|
|
|
 |
- 수격방지기는 워터해머를 흡수 또는 방지할 목적으로 만들어진 기계적 장치이며, 그 종류는 크게 4가지(스프링식, 가스(에어)식,
다이아후렘식, 피스톤식)로 분류하며 본 제품은 스프링식이다.
-
수격 방지기의 방식 장단점
- 스프링식: 단순한 구조라 고장이 적고 가격이 저렴하다는 장점이 있으나 소음 발생 요인이 다소 있다.
-
워터해머 주요 발생 원인
- 펌프의 기동시에 출구측에 배압이 작용하는 경우
- 펌프의 정지에 따라 펌프 토출구에 순간적으로 진공부분이 발생하고 상승중이던 유체가 진공 부위를 타격하면서 발생하는 경우
-주 로 밸브의 급 폐쇄, 펌프가 정지하여 첵크밸브가 급폐쇄 됨으로서 발생되며, 유속의1 4배에 해당하는 충격파로, 주요 배관계통과
기계적 장치 등에 치명적인 손상을 주게한다.
|
 |
| 형식NO |
SI-1801 |
SI-1806 |
SI-1806s |
SI-1807 |
SI-1807s |
| 적 용 유 체 |
물 |
| 적 용 압 력 |
MAX, 10kgf/㎠ |
MAX, 10kgf/㎠ |
MAX, 20kgf/㎠ |
| 적 용 온 도 |
0℃ ~ 60℃ |
| 내 압 시 험 |
수압MAX, 20kgf/㎠ |
수압MAX, 20kgf/㎠ |
수압MAX, 30kgf/㎠ |
| 접 속 방 식 |
KS 관용평행나사(PF) |
KS 10K FF 플랜지 |
KS 20K RF 플랜지 |
주요
재질 |
BODY |
SS275(일반 구조용 압연 강제) |
STS304 |
SS275 |
STS304 |
| SPRING |
SWP |
STS304 |
SWP |
STS304 |
|
|
 |

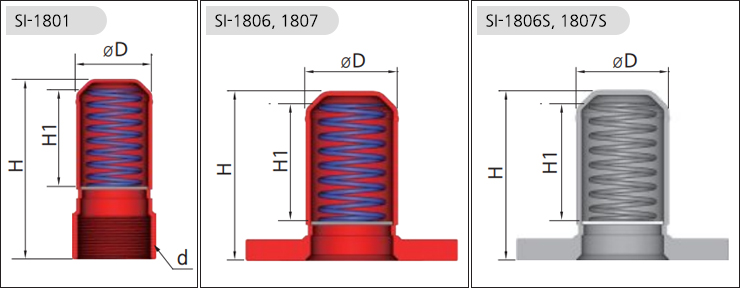

| UNIT : mm |
| 형식NO |
SI-1801 |
SI-1806, 1807, 1806S, 1807S |
| SIZE |
H1 |
H1(참고) |
D |
d |
H1 |
H1(참고) |
D |
| 32A(11/4") |
134 |
74 |
Ø61 |
PF 11/4" |
- |
- |
- |
| 40A(11/2") |
155 |
74 |
Ø61 |
PF 11/2" |
135 |
74 |
Ø61 |
| 50A(2") |
162 |
74 |
Ø61 |
PF 2" |
135 |
100 |
61 |
| 65A(21/2") |
200 |
100 |
Ø77 |
PF 21/2" |
140 |
100 |
Ø77 |
| 80A(3") |
215 |
109 |
Ø90 |
PF 3" |
150 |
109 |
Ø90 |
| 100A(4") |
- |
- |
- |
; |
164 |
127 |
Ø115 |
| 125A(5") |
- |
- |
- |
|
180 |
135 |
Ø140 |
| 150A(6") |
- |
- |
- |
|
200 |
156 |
Ø166 |
| 200A(8") |
- |
- |
- |
|
250 |
220 |
Ø217 |
|
|
| ※ 사용압력 20kgf/cm² 이상은 주문사양 입니다. |
