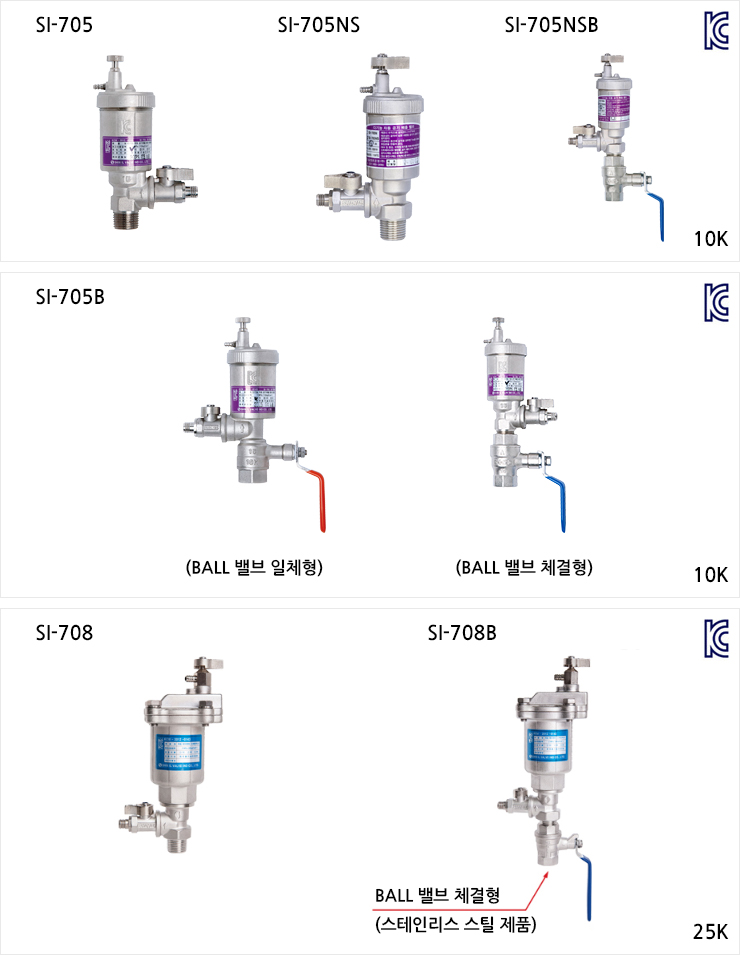

- 자동공기배출 밸브에 스트레이너,수동드레인,체크장치등의 기능을 추가 장착한 제품으로 각 기능을 완벽히 수행한다.
- 몸체는 황동단조품(SI-705, 705B), 스테인리스 스틸품(SI-705NS, 708, 708B)으로 내압성이 강하며 내부품은 Stainless Steel로 되어있어 내식성, 내구성이 매우 우수하다.
- 내ㆍ외부에 니켈 도금(SI-705, 705B)이 되어 있어 부식이 없고 외관이 미려하다.
- 공기배출 밸브에 스트레이너와 수동드레인밸브를 장착하여 이물질 청소를 간편히 할 수 있으며 시공이 용이하고 시공비를 절감할 수 있어 매우 경제적이다.
- SI-705B(볼밸브 일체형)는 에어 분쇄 스매셔가 내장된 볼밸브가 부착되어 있어 사용이 편리하며 공기배출 능력이 탁월하다.
- SI-708은 고압용(25K이하)에 사용되며 대용량 공기 배출이 가능하고 몸체 및 내부품은 Stainless Steel로 되어 있어 내식성, 내구성이 매우 우수하다.
- ▶ SI-705B 볼 밸브 일체형 제품은 볼 밸브의 별도 설치가 필요없어 설치가 간편하다.
- ▶ 자동공기배출 밸브 입구측에 사용되는 볼 밸브는 내경 Ø11.0이상 (Full Bore Type)이 되는 제품을 사용해야 에어 배출량이 우수하다.
- ▶ 이물질에 의한 누설시 반드시 추가 피해방지를 위해 호스(내경 Ø4.5 이하)를 연결하여야 한다.
|
 |
| 형식 NO |
SI-705, SI-705B |
SI-705NS, SI-705NSB |
SI-708, SI-708B |
| 적 용 유 체 |
냉ㆍ온수, 중온수 |
| 적 용 압 력 |
MAX, 1Mpa(10kgf/㎠) |
MAX, 2.5Mpa(25kgf/㎠) |
| 적 용 온 도 |
0˚C ~ 120˚C |
| 내 압 시 험 |
수압MAX, 2Mpa(20kgf/㎠) |
수압MAX, 3.5Mpa(35kgf/㎠) |
| 접 속 방 식 |
KS 관용 테이퍼 숫나사(R), 암나사(Rc) |
주
요
재
질 |
BODY |
FORGED BRASS |
SSC13(스테인리스 스틸) |
SSC13(스테인리스 스틸) |
| COVER |
FORGED BRASS |
SSC13(스테인리스 스틸) |
SSC13(스테인리스 스틸) |
| FLOAT |
P.P |
P.P |
P.P or STS304(주문사양) |
| PACKING & O-RING |
EPDM or SILICONE |
|
|
 |

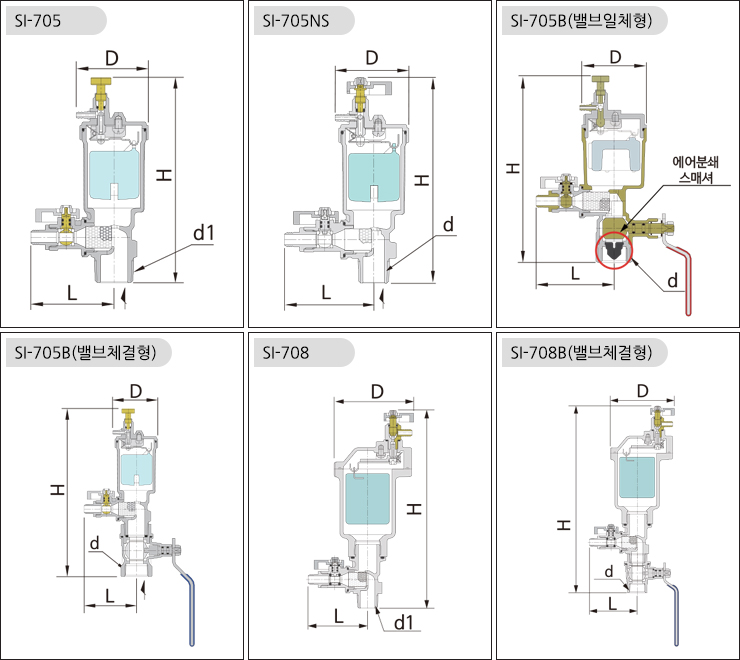

| UNIT : mm |
| 형식 NO |
SI-705 |
SI-705B
(밸브일체형) |
SI-705NS
(밸브체결형) |
SI-705B
(밸브체결형) |
SI-708 |
SI-708B
(밸브체결형) |
| SIZE |
D |
L |
H |
d1 |
D |
L |
H |
d |
D |
L |
H |
d |
D |
L |
H |
d |
D |
L |
H |
d1 |
D |
L |
H |
d |
| 15A |
50 |
57 |
139 |
R1/2" |
50 |
63 |
151 |
Rc1/2" |
50 |
60 |
141 |
Rc1/2" |
50 |
57 |
174 |
R1/2" |
80 |
60 |
200 |
Rc1/2" |
80 |
60 |
234 |
Rc1/2" |
| 20A |
50 |
57 |
141 |
R3/4" |
- |
- |
- |
- |
50 |
60 |
141 |
Rc3/4" |
50 |
57 |
185 |
Rc3/4" |
80 |
60 |
201 |
R3/4" |
80 |
60 |
244 |
Rc3/4" |
| 25A |
50 |
57 |
147 |
R1" |
- |
- |
- |
- |
- |
- |
- |
- |
50 |
57 |
197 |
Rc1" |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
다기능 자동공기배출 밸브 10kgf/cm² [1MPa], 25kgf/cm² [2.5 MPa]
