소방용 차압 면적식 유량계

소방용 차압 면적식 유량계 10kgf/cm² ,20kgf/cm² [1MPa],[2MPa]

고압, 과부하에도 잘 견디도록 구조가 간단하고 견고하며 압력 손실이 적은 장점이 있다.
배관 내 순간유량 측정을 별도 환산 없이 간단명료하게 읽을 수 있다.
배관에서 분리가 간단하여 유지, 보수가 용이하다.
설치 공간이 별로 필요치 않고 간단하다.
설치 후 파손의 우려와 위험이 없다.
유량측정의 정확도를 위해 배관상 일정 이상의 직관부를 필요로 한다.

형식NO		SI-1701	SI-1706	SI-1707	SI-1708
적 용 유 체		물
적 용 압 력		MAX, 10kgf/㎠	MAX, 10kgf/㎠	MAX, 20kgf/㎠
적 용 온 도		상온(0℃ ~ 50℃)
내 압 시 험		수압 MAX, 20kgf/㎠	수압 MAX, 20kgf/㎠	수압 MAX, 30kgf/㎠
접 속 방 식		KS 관용테이퍼나사	KS 10K FF 플랜지	KS 20K RF 플랜지	그루브 조인트식
최 대 정 밀 도		±2.0% (최대 유량시)
주 요 재 질	BODY	SS275
	ORIFICE	SS275 (일반 구조용 압연 강재)
	METER BASE	SS275 (일반 구조용 압연 강재)
	METER COVER	STS304 (스테인리스 스틸)
	FLOAT	STS304 (스테인리스 스틸)
	PACKING	EPDM

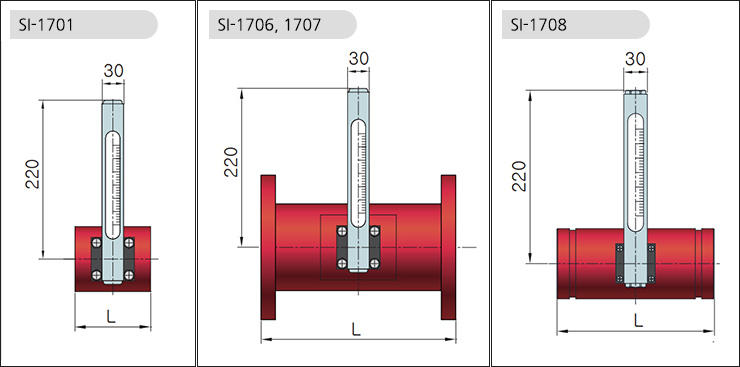

형식NO	SI-1701	SI-1706, 1707	SI-1708
UNIT : mm
SIZE	L	L	L
32A(1/4")	90	-	-
40A (1 1/2")	90	200	194
50A (2")	90	200	194
65A (2 1/2")	100	200	194
80A (3")	100	200	194
100A(4")	100	200	194
125A(5")	-	200	194
150A(6")	-	200	194
200A(8")	-	200	-
