HOME > 제품정보 > 스트레이너

스트레이너

플랜지식"Y"형 스트레이너 10kgf/cm² ,20kgf/cm² [1MPa],[2MPa]/스테인리스 10kgf/㎠, 20kgf/㎠ [1Mpa].[2Mpa]



  • 여과망(Screen)은 Stainless Steel로 제작되어 내식성, 내구성이 우수하다.
  • 비석면 가스켓을 사용하여 인체에 무해하며 내구성 및 내열성이 우수하고 부풀음, 찢어짐이 매우 적다.
  • 제품의 모든 가공은 머니싱센터 및 CNC작업을 하여 품질이 균일하다.
  • 제품의 도장은 내열성이 강한 페인트를 사용하여 외관이 미려하고 220˚C 이하의 모든 유체에 사용이 가능하다.
  • SI-411(20K용)은 지역난방공사 시방에 적합하도록 Body와 Cover의 조립부를 볼트, 너트로 체결하여 장기간 경과후에도 분해 조립이 편리하며 고온고압에 견딜 수 있도록 안전을 고려하여 충분한 두께로 설계 제작되었다.

    ▶ 음용수 Line에 적합한 에폭시 수지 분체도장 제품도 생산됨. (주문사양)
    ▶ 메쉬(MESH)망은 주문 생산됨.
    ▶ 한국산업규격(KS)인증제품은 SI-402 주철플랜지식 65mm~200mm 까지입니다.
    ▶ 지역난방공사 시방에 적합하도록 Body, Cover의 조립 부위를 볼트, 너트로 조립된 제품도 생산됨
    ▶ 위생안전기준 인증제품은 SI-402, SI-411 에폭시 수지분체도장으로 65mm~350mm까지입니다.
    ▶ 에폭시 도장 제품은 냉수에만 사용가능함.(0°C~30°C)
    ▶ 플랜지 후면 가공은 별도 상담 및 추가비용 발생됨.

형식 NO SI-402 SI-411 SI-416 SI-417
적 용 유 체 증기, 냉ㆍ온수
적 용 압 력 MAX, 10kgf/㎠ MAX, 20kgf/㎠ MAX, 10kgf/㎠ MAX, 20kgf/㎠
적 용 온 도 0˚C ~ 220˚C
내 압 시 험 수압 MAX, 21kgf/㎠ 수압 MAX, 30kgf/㎠ 수압 MAX, 21kgf/㎠ 수압 MAX, 30kgf/㎠
접 속 방 법 KS 10K FF, ANSI
플랜지(주문사양)		 KS 20K RF, ANSI
플랜지(주문사양)		 KS 10K FF, ANSI
플랜지(주문사양)		 KS 20K RF, ANSI
플랜지(주문사양)
주
요
재
질		 BODY CAST IRON
or GCD450		 DUCTILE IRON SSC13 SSC13
COVER CAST IRON
or GCD450		 DUCTILE IRON SSC13 SSC13
SCREEN STS304 (스테인리스 스틸)
PACKING NON-ASBESTOS GASKET

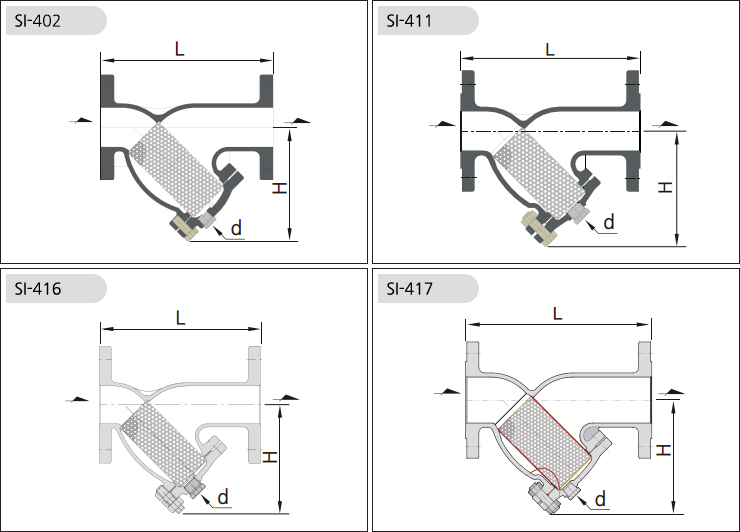

UNIT : mm
형식 NO SI-402 SI-411 SI-416 SI-417
SIZE L H d 타공
크기		 L H d 타공
크기		 L H d 타공
크기		 L H d 타공
크기
20A(11/2") 153 95 Rc3/8" Ø0.8 153 95 Rc3/8" Ø0.8 153 95 Rc3/8" Ø0.8 153 95 Rc3/8" Ø0.8
25A(1") 171 101 Rc3/8" Ø0.8 171 101 Rc3/8" Ø0.8 171 101 Rc3/8" Ø0.8 171 101 Rc3/8" Ø0.8
32A(11/2") 189 125 Rc1/2" Ø1.0 189 125 Rc1/2" Ø1.0 192 125 Rc1/2" Ø1.0 192 125 Rc1/2" Ø1.0
40A(11/2") 204 134 Rc1/2" Ø1.0 204 134 Rc1/2" Ø1.0 200 134 Rc1/2" Ø1.0 200 134 Rc1/2" Ø1.0
50A(2") 229 157 Rc1/2" Ø1.0 230 148 Rc1/2" Ø1.0 214 144 Rc1/2" Ø1.0 221 146 Rc1/2" Ø1.0
65A(21/2") 286 186.5 Rc1/2" Ø1.2 285 177 Rc1/2" Ø1.2 241 163 Rc1/2" Ø1.2 274 166 Rc1/2" Ø1.2
80A(3") 305 206 Rc1/2" Ø1.2 325 202 Rc1/2" Ø1.2 274 186 Rc1/2" Ø1.2 321 197 Rc1/2" Ø1.2
100A(4") 360 234 Rc1/2" Ø1.2 371 234 Rc1/2" Ø1.2 310 216 Rc1/2" Ø1.2 365 225 Rc1/2" Ø1.2
125A(5") 397 280 Rc3/4" Ø1.5 430 273 Rc3/4" Ø1.5 368 263 Rc1/2" Ø1.5 421 269 Rc3/4" Ø1.5
150A(6") 460 324 Rc3/4" Ø1.5 476 317 Rc3/4" Ø1.5 415 300 Rc1/2" Ø1.5 473 311 Rc3/4" Ø1.5
200A(8") 560 404 Rc3/4" Ø2.5 580 396 Rc3/4" Ø2.5 507 377 Rc1/2" Ø2.5 573 390 Rc3/4" Ø2.5
250A(10") 620 467 Rc1" Ø3.0 654 467 Rc1" Ø3.0 620 467 Rc3/4" Ø3.0 - - - -
300A(12") 768 573 Rc1" Ø3.0 768 573 Rc1" Ø3.0 766 536 Rc3/4" Ø3.0 - - - -
350A(14") 883 644 Rc1" Ø3.0 883 644 Rc1" Ø3.0 883 647 Rc1" Ø3.0 - - - -
400A(16") 952 743 Rc1" Ø3.0 952 742 Rc1" Ø3.0 - - - - - - - -
450A(18") 1059 826 Rc1" Ø3.0 1059 826 Rc1" Ø3.0 - - - - - - - -
500A(20") 1212 918 Rc1" Ø3.0 1212 918 Rc1" Ø3.0 - - - - - - - -
550A(22") 1323 1003 Rc1" Ø3.0 1315 1003 Rc1" Ø3.0 - - - - - - - -
