스트레이너

나사식"Y"형 스트레이너 주철ㆍ청동 10kgf/cm² [1MPa]/스테인리스 10kgf/㎠, 30kgf/㎠ [1Mpa].[3Mpa]

여과망(Screen)은 Stainless Steel로 제작되어 내식성, 내구성이 우수하고 개구면적을 입구 면적의 3배 이상으로 하여 압력 손실이 적다.
주철 제품(SI-401)에는 비석면 가스켓을 사용하여 인체에 무해하며 내구성 및 내열성이 우수하고 부풀음, 찢어짐이 매우 적다.
주철나사식(SI-401)의 경우 제품의 도장은 내열성이 강한 페인트를 사용하여 220˚C 이하의 모든 유체에 사용 가능하다.
청동 제품은 미국 (KECKLEY, MUELLER社)에 10여년간 수출하면서 축적된 기술로 제작하여 품질이 우수하며 Body가 청동이라
외관이 미려하고 내식성이 강하다.
이물질 제거시 COVER의 분해가 쉽도록 O-Ring을 사용할 수도 있다.

▶ 메쉬(MESH)망은 주문 생산됨.
▶ 한국산업규격(KS) 인증제품은 SI-401 주철나사식 15~50mm까지 입니다.
▶ 위생안전기준 인증제품은 SI-404청동, SI-413, SI-415 스테인리스 스틸 제품입니다.

형식NO		SI-401	SI-404	SI-413	SI-415
적 용 유 체		증기, 냉ㆍ온수
적 용 압 력		MAX, 10kgf/㎠		MAX, 30kgf/㎠	MAX, 10kgf/㎠
적 용 온 도		0˚C ~ 220˚C	0˚C ~ 80˚C	0˚C ~ 120˚C (220˚C 주문사양)
내 압 시 험		수압 MAX, 21kgf/㎠		수압 MAX, 40kgf/㎠	수압 MAX, 21kgf/㎠
접 속 방 식		KS 관용 테이퍼 나사(Rc)
주 요 재 질	BODY	CAST IRON	CAST BRONZE	STS 304 (스테인리스 스틸)
	COVER	FORGED BRASS		STS 304 (스테인리스 스틸)
	SCREEN	STS 304 (스테인리스 스틸)
	PACKING	NON-ASBESTOS	EPDM O-Ring	NON-ASBESTOS or PTFE

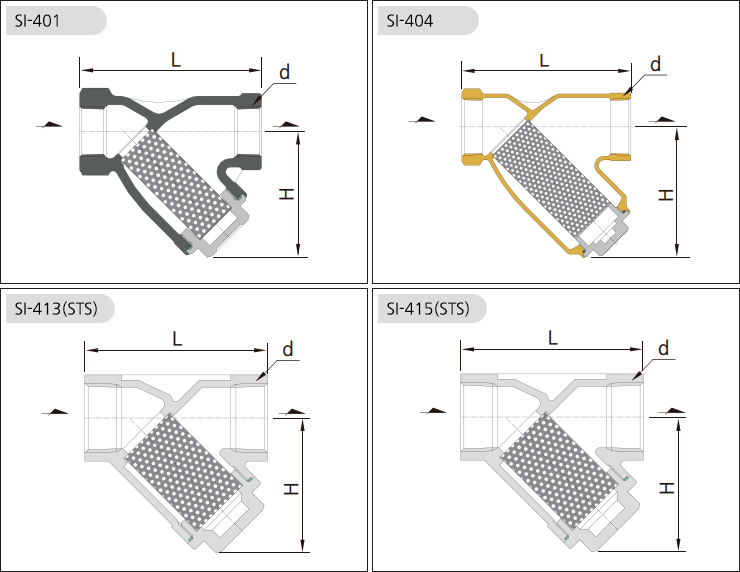

형식 NO	SI-401				SI-404				SI-413				SI-415
UNIT : mm
SIZE	L	H	d	타공크기	L	H	d	타공크기	L	H	d	타공크기	L	H	d	타공크기
15A(1/2")	80	52	Rc1/2"	Ø0.8	72	52	Rc1/2"	Ø0.8	-	-	-	-	61	42	Rc1/2"	Ø0.8
20A(3/4")	95	67	Rc3/4"	Ø0.8	84	63	Rc3/4"	Ø0.8	-	-	-	-	72	53	Rc3/4"	Ø0.8
25A(1")	110	80	Rc1"	Ø0.8	102	74	Rc1"	Ø0.8	86	63	Rc1"	Ø0.8	86	64	Rc1"	Ø0.8
32A(11/4")	135	90	Rc11/4"	Ø1.0	130	96	Rc11/4"	Ø1.0	-	-	-	-	106	78	Rc11/4"	Ø1.0
40A(11/2")	160	112	Rc11/2"	Ø1.0	145	108	Rc11/2"	Ø1.0	-	-	-	-	119	90	Rc11/2"	Ø1.0
50A(2")	185	134	Rc2"	Ø1.0	177	137	Rc2"	Ø1.0	-	-	-	-	144	102	Rc2"	Ø1.0
