에어벤트

물용 자동공기배출 밸브 10kgf/cm² ,25kgf/cm² [1MPa],[2.5MPa]

SI-701은 KS인증제품(KSB 2373)으로 자동 공기배출이 연속적으로 아주 원활하다.
공기가 배출되는 Seat부가 Soft한 구조로 되어 있어 밀폐가 확실하고 누수가 전혀없다
체크기능이 내장되어 있어 급수 및 순환펌프 정지시나 유체의 압력저하시 Air 배출구를 통해 외부공기가 배관내로 역 유입되는 것을
방지한다.(실용신안등록)
몸체는 황동단조품으로 내압성이 강하며 내·외부에 니켈도금을 하여 부식이 없고 외관이 미려하다.
SI-702는 EM인증품으로 고압용(25K)에 사용되며 대용량 공기배출이 가능하고몸체 및 내부품은 Stainless steel로 되어 있어
내식성, 내구성이 우수하다.
▶ 자동공기배출 밸브 입구측에 사용되는 볼밸브는 내경 Ø11.0 이상 (Full Bore Type)이 되는 제품을 사용해야 에어 배출량이 우수하다.

▶ SI-703N는 가격이 저렴하며 취급이 간편하고 공기배출도 원활하다.

▶ 이물질에 의한 누설시 반드시 추가 피해방지를 위해 호스(내경 Ø4.5 이하)를 연결하여야 한다.

형식 NO		SI-701	SI-702	SI-703N	SI-703NS
적 용 유 체		냉ㆍ온수, 중온수
적 용 압 력		MAX, 1Mpa(10kgf/㎠)	MAX, 2.5Mpa(25kgf/㎠)	MAX, 1Mpa(10kgf/㎠)	MAX, 1Mpa(10kgf/㎠)
적 용 온 도		0˚C ~ 120˚C
내 압 시 험		수압MAX, 2Mpa(20kgf/㎠)	수압MAX, 3.5Mpa(35kgf/㎠)	수압MAX, 2Mpa(20kgf/㎠)	수압MAX, 2Mpa(20kgf/㎠)
접 속 방 식		KS 관용테이퍼 숫나사(R)	KS 관용테이퍼 암나사(Rc)	KS 관용테이퍼 숫나사(R)
주 요 재 질	BODY	FORGED BRASS	SSC13	FORGED BRASS	SSC13
	COVER	FORGED BRASS	SSC13	FORGED BRASS	SSC13
	FLOAT	P.P	P.P or STS 304	P.P
	PACKING & O-RING	EPDM or SILICONE

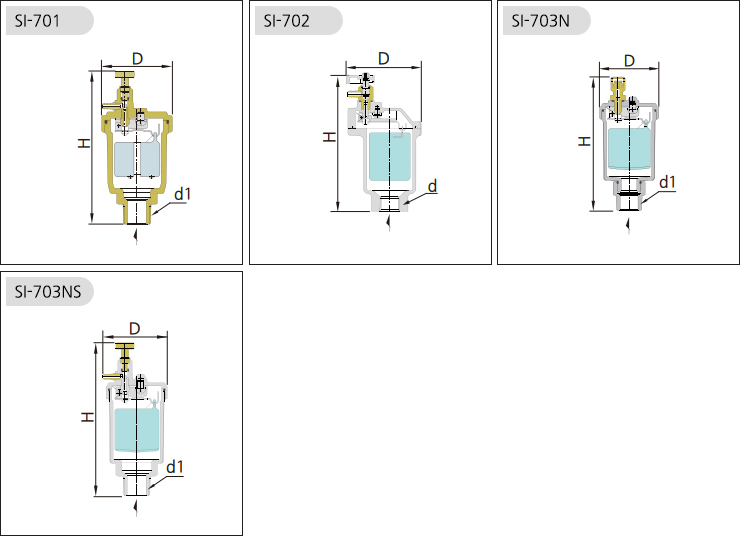

형식 NO	SI-701			SI-702			SI-703N			SI-703NS
UNIT : mm
SIZE	D	H	d1	D	H	d	D	H	d1	D	H	d1
10A	-	-	-	-	-	-	48	106	R3/8"	-	-	-
15A	53	119	R1/2"	80	148	Rc1/2"	48	108	R1/2"	50	119	R1/2"
20A	53	120	R3/4"	80	148	Rc3/4"	48	113	R3/4"	50	119	R3/4"
25A	53	123	R1"	80	148	Rc1"	-	-	-	-	-	-

배관시 수직으로 설치한다. (±5˚이내)
배관내의 굴곡이 심한 부분 등 공기가 갇히기 쉬운 높은 곳에 설치한다.
수평배관 중간에 설치할 경우 Tee를 사용하고 반드시 공기포집관을 만들어 배관한다.
보수 및 점검시 오작동 방지를 위해 Air Vent 앞에 반드시 스트레이너와 밸브를 설치한다.

# Air Vent 작동 원리상 공기가 배출될 때 순간적으로 약간의 물이 떨어질 수 있다.
