수동밸런싱밸브

수동밸런싱 밸브 25kkgf/cm² ,10kgf/cm² ,20kgf/cm² [2.5MPa],[1MPa],[2MPa]

밸브의 핵심부품인 디스크, 디스크하부 등은 유체 유동 해석(CFD)을 통한 특수설계로유량의 미세조정을 가능케 하였고, 공동현상에 의한 유동소음을 최소화 하였다.
핸들은 사용자의 최대편리성을 감안하여 미세조정을 위해 설계되며, 내마모성, 내부식성 및 수치안정성을 고려하였다.
유량조절 기능 외에 유량조절위치 메모리, 차압측정, STOP밸브등의 기능을 가지고 있다.
나사식은 몸통이 청동으로 되어 있어 내식성이 우수하며 특히 오리피스 인서트를 삽입하여 고객이 원하는 유량을 보장하고 측정 및 확인이 용이하다.
플랜지식은 내부품이 스테인리스스틸, 황동봉 등으로 되어 내식성이 강하며 특히 디스크 외부에 다수의 홈을 특수 설계하여 유동 소음을 최소화한 제품이다. 오리피스 인서트를 내장하여 고객이 원하는 유량 및 측정 확인을 보장한다.

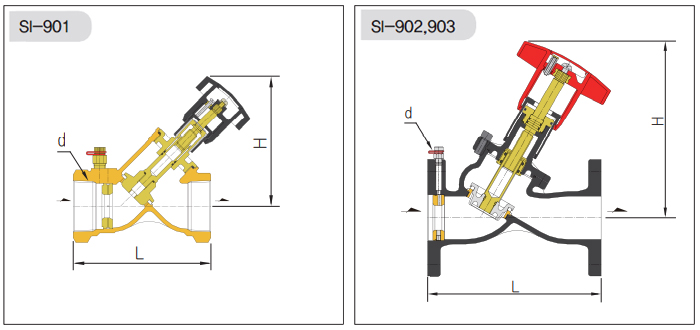

형식 NO		SI-901	SI-902	SI-903
적 용 유 체		냉ㆍ온수
적 용 압 력		Max, 25Kgf/㎠	Max, 10Kgf/㎠	Max, 20Kgf/㎠
적 용 온 도		0℃ ~ 120℃
내 압 시 험		수압MAX, 35kgf/㎠	수압MAX, 20kgf/㎠	수압MAX, 30kgf/㎠
접 속 방 식		KS 관용 테이퍼 나사(Rc), NPT 나사(주문사양)	KS 10K FF, ANSI 플랜지(주문사양)	KS 20K RF, ANSI 플랜지(주문사양)
주 요 재 질	BODY	CAST BRONZE	DUCTILE IRON	DUCTILE IRON
	DISC	Teflon & Forged Brass	Teflon & SSC13	Teflon & SSC13
	STEM	BRASS BAR	BRASS BAR	BRASS BAR
	ORIFICE	BRASS BAR	BRASS BAR	BRASS BAR STS 304(350A 이상)
