자동정유량밸브

자동 정유량 밸브 10kgf/cm², 16kgf/cm² [1MPa],[1.6MPa]

세대별 유량제어용이며 피스톤과 하우징을 이용한 제품(특허등록)으로 별도의 장치나 분해 없이 설정 유량을 조절할 수 있는
가변형이다.
1차측 압력 변동시 설정 유량 편차 ±5% 이내를 보장하는 유량제어 정밀도가 매우 우수한 제품이다.
세대별 차압 변동시에도 자동조절되어 안정된 시스템을 유지시킨다.

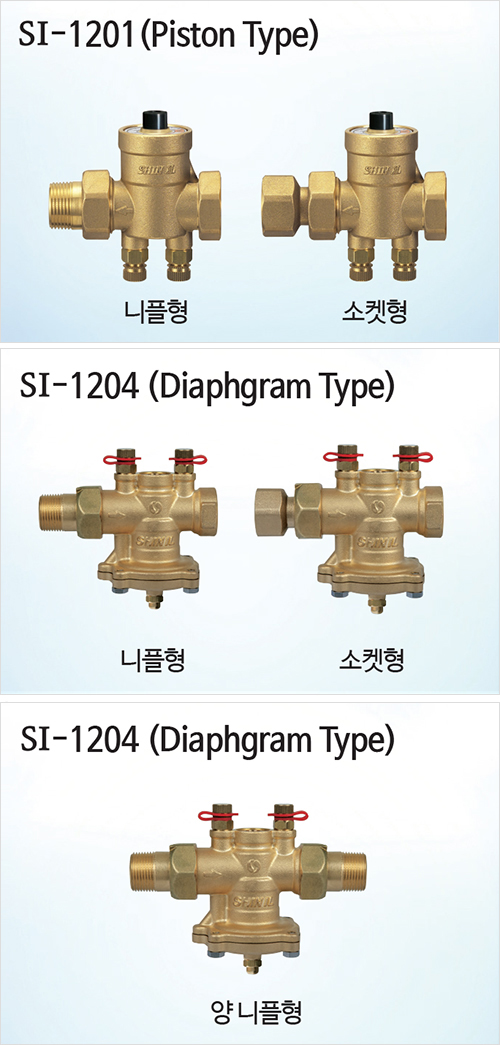

접속방식이 니플형, 소켓형, 양 니플형으로 되어 있어 제품설치 및 분해가 용이하며 유지보수가 편리하고 연결부에 따라 선택하여
사용할 수 있다.
밸브 자체에 차압측정이 가능한 테스트 플러그가 장착되어 점검이 용이하고 유량 조절 위치표시가 되어있다.
밸브 내부의 디스크와 시트 부위는 유체 유동 해석을 통한 최적의 설계로 유동 소음과 진동을 최소화하였다. (특허등록)
SI-1202 제품은 스트레이너가 내장되어 있어 이물질로 인한 오작동을 최소화 할 수 있다.

▶ 특히, 밸브에 누름 장치가 있어 배관내 이물질로 인한 고착시 해지가 용이하다.

▶ SI-1204 제품은 다이아후램 타입의 신제품으로 이물질 고착 해지용 누름장치와 스트레이너 기능이 있으며, 유량 조절 범위가 증가,
유량편차도 감소되었다.

형식 NO		SI-1201	SI-1204
적 용 유 체		냉·온수
적 용 압 력		MAX, 1Mpa(10kgf/㎠)	1.6Mpa(16kgf/㎠)
적 용 온 도		0°C ~ 120°C
내 압 시 험		수압 MAX, 2Mpa(20kgf/㎠)	2.6Mpa(26Kgf/㎠)
접 속 방 식		KS 관용 테이퍼 나사(니플형, 소켓형, 양 니플형)

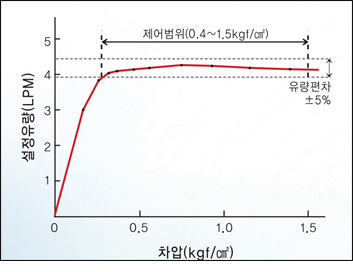

유량설정차압범위		0.4~1.5Kgf/㎠	0.3~2.0Kgf/㎠
유량편차		±5%
유량조절범위		1.5~13 ℓ/min	1.5~20ℓ/min(15A~20A) 1.5~30ℓ/min(25A) 5.0~30ℓ/min(32A)
주 요 재 질	BODY	FORGED BRASS	CAC203
	PISTON	BRASS BAR	STS304 (스테인리스 스틸)
	HOUSING	FORGED BRASS	-
	DIAPHGRAM	-	EPDM
	SPRING	STS304 (스테인리스 스틸)
	SCREEN(SI-1204)	STS304 (스테인리스 스틸)
	PACKING & O-RING	EPDM

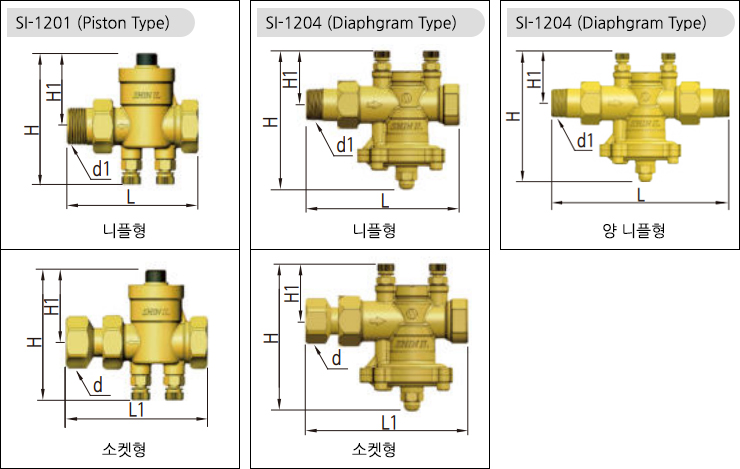

형식 NO	SI-1201				SI-1204				SI-1204(양 니플형)			공통
UNIT : mm
SIZE	L	L1	H	H1	L	L1	H	H1	L1	H	H1	d	d1
15A(1/2")	88	97	95	53	113	116	113	44	144	113	44	Rc1/2"	R1/2"
20A(3/4")	93	101	95	52	125	125	113	44	159	113	44	Rc3/4"	R3/4"
25A(1")	98	107	95	50	144	135	117	45	192	117	45	Rc1"	R1"
32A(11/4"")	-	-	-	-	175	-	117	45	205	117	45	Rc11/4"	R11/4"
