| 형식 NO |
SI-1601 |
SI-1602 |
| 적 용 유 체 |
냉ㆍ온수, 중온수 |
| 적 용 압 력 |
MAX, 1Mpa(10kgf/㎠) |
MAX, 2Mpa(20kgf/㎠) |
| 적 용 온 도 |
0°C ~ 120°C |
| 내 압 시 험 |
수압 MAX, 2Mpa(20kgf/㎠) |
수압 MAX, 3Mpa(30kgf/㎠) |
| 접 속 방 식 |
KS 10K FF플랜지 |
KS 20K RF플랜지 |
| 차 압 조 절 범 위 |
0.5~ 1.2kgf/㎠ (1.2 ~ 2.0 kgf/㎠ 주문사양) |
주
요
재
질 |
BODY |
DUCTILE IRON or CAST STEEL |
| DISC |
SSC13 (스테인리스 스틸) |
| SHEET |
SSC13 (스테인리스 스틸) |
| SPRING |
스프링용 강 (HSW) |
| Diaphram |
EPDM |
|
 |

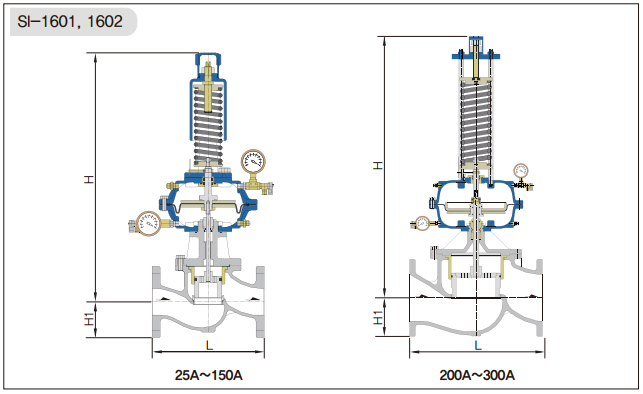

| UNIT : mm |
| 형식 NO |
SI-1601 |
SI-1602 |
| SIZE |
L |
H |
H1 |
L |
H |
H1 |
| 25A(1") |
184.0 |
543.0 |
63.0 |
184.0 |
543.0 |
63.0 |
| 32A(11/4") |
200.0 |
549.0 |
68.0 |
200.0 |
549.0 |
68.0 |
| 40A(11/2") |
224.0 |
563.0 |
70.5 |
224.0 |
563.0 |
70.5 |
| 50A(2") |
254.0 |
599.0 |
79.5 |
254.0 |
599.0 |
78.0 |
| 65A(21/2") |
276.0 |
611.0 |
88.0 |
276.0 |
611.0 |
88.0 |
| 80A(3") |
298.0 |
626.0 |
93.0 |
298.0 |
626.0 |
100.5 |
| 100A(4") |
357.0 |
651.0 |
107.0 |
357.0 |
651.0 |
113.0 |
| 125A(5") |
403.0 |
668.0 |
125.5 |
403.0 |
668.0 |
135.5 |
| 150A(6") |
451.0 |
686.0 |
140.5 |
451.0 |
686.0 |
153.0 |
| 200A(8") |
570.0 |
1135 |
165.5 |
570.0 |
1135 |
175.5 |
| 250A(10") |
675.0 |
1160 |
200.5 |
675.0 |
1160 |
215.5 |
| 300A(12") |
740.0 |
1185 |
223.0 |
740.0 |
1185 |
240.5 |
|
|
차압조절밸브 10kgf/cm², 20kgf/cm² [1MPa],[2MPa]
