차압유량/차압조절밸브

차압유량조절밸브 10kgf/cm², 20kgf/cm² [1MPa],[2MPa]

공급관과 환수관의 차압 유지 및 유량 제어의 2가지 기능을 하며, 사용 목적에 따라서 공급관 또는 환수관에 설치하여 사용 할 수 있다.
밸브 내부의 디스크 포트는 특수 설계된 콘(Cone Type)형상으로 소유량에서 대유량까지 폭 넓은 제어를 할 수 있다.
자력식으로 보조 동력원이 필요하지 않으며 감지라인(동관)에 의한 차압 감지로 작동이 신속ㆍ정확하다.
압력계가 설치 되어 있어 System 진단시 부하 기기의 전후 차압을 쉽게 확인 할 수 있다.
Diaphragm에는 특수 부직포가 삽입되어 있으며 재질이 EPDM이라 고온 및 고압에 용이하다.
인디게이터가 부착 되어 밸브의 개도를 쉽게 확인 할 수 있다.
밸브의 스프링은 10만회 이상 작동 시험을 하여 내구성이 우수하다.

형식 NO		SI-1501	SI-1502
적 용 유 체		냉ㆍ온수, 중온수
적 용 압 력		MAX, 1Mpa(10kgf/㎠)	MAX, 2Mpa(20kgf/㎠)
적 용 온 도		0°C ~ 120°C
내 압 시 험		수압 MAX, 2Mpa(20kgf/㎠)	수압 MAX, 3Mpa(30kgf/㎠)
접 속 방 식		KS 10K FF플랜지	KS 20K RF플랜지
차 압 조 절 범 위		0.5~ 1.2kgf/㎠ (1.2 ~ 2.0 kgf/㎠ 주문사양)
주 요 재 질	BODY	DUCTILE IRON or CAST STEEL
	DISC	SSC13 (스테인리스 스틸)
	SEAT	SSC13 (스테인리스 스틸)
	SPRING	스프링용 강 (HSW)
	DIAPHRAGM	EPDM

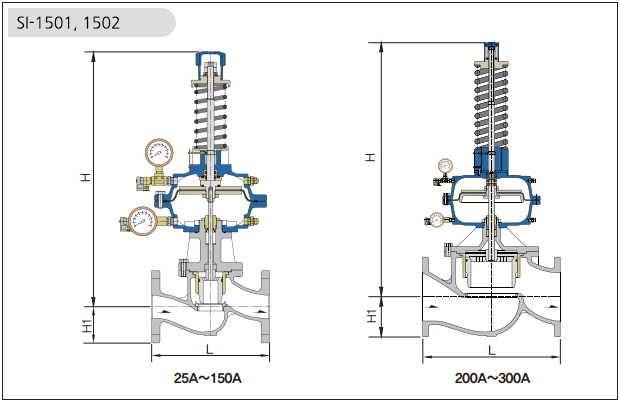

형식 NO	SI-1501			SI-1502
UNIT : mm
SIZE	L	H	H1	L	H	H1
25A(1")	184.0	488.0	63.0	184.0	488.0	63.0
32A(1¹/₄")	200.0	494.0	68.0	200.0	494.0	68.0
40A(1¹/₂")	224.0	508.0	70.5	224.0	508.0	70.5
50A(2")	254.0	545.0	78.0	254.0	545.0	78.0
65A(2¹/₂")	276.0	557.0	88.0	276.0	557.0	88.0
80A(3")	298.0	571.0	93.0	298.0	571.0	100.5
100A(4")	357.0	691.0	105.5	357.0	691.0	113.0
125A(5")	403.0	708.0	125.5	403.0	708.0	135.5
150A(6")	451.0	725.0	140.5	451.0	725.0	153.0
200A(6")	570.0	1071	165.5	570.0	1071	175.5
250A(10")	675.0	1096	200.5	675.0	1096	215.5
300A(12")	740.0	1121	223.0	740.0	1121	240.5
