파이브원 체크밸브

파이브원 체크밸브 "B"형 10kgf/cm², 20kgf/cm² [1MPa],[2MPa]

  • 펌프의 출구측에 설치되며 아주 컴팩트하여 배관 공간을 종전보다 더 줄여 설치 할 수 있는 보급형이다.
  • BY-PASS 밸브가 내장되어 배관의 동파 방지시, 또는 펌프측 진공 발생시 안내수 보충 역할도 한다.
  • 밸브의 내부품이 스테인리스스틸(STS304)로 되어 있어 내구성 및 내식성이 탁월하며 위생안전기준 (스테인리스스틸 제품)에도 적합하다.
  • 레버식(40mm ~ 200mm)과 기어식(전규격)이 있으며 기어식은 비주얼 인디게이터 장착으로 개폐표시 식별이 편리하고 소화용 템퍼스위치(주문사양)장착 제품도 있다.
  • ▶ 에폭시 도장 제품은 냉수에만 사용가능함.(0°C~30°C)
  • ▶ 버터플라이밸브와 스모렌스키 체크 밸브 기능을 동시에 가진 밸브.

형식NO SI-611 SI-612 SI-613 SI-614
적 용 유 체 냉ㆍ온수
적 용 압 력 MAX, 10kgf/㎠ MAX, 20kgf/㎠ MAX, 10kgf/㎠ MAX, 20kgf/㎠
적 용 온 도 0˚C ~ 120˚C
내 압 시 험 수압 MAX, 20kgf/㎠ 수압 MAX, 30kgf/㎠ 수압 MAX, 20kgf/㎠ 수압 MAX, 30kgf/㎠
접 속 방 식 KS 10K FF 플랜지 KS 20K RF 플랜지 KS 10K FF 플랜지 KS 20K RF 플랜지
작동 최소 차압 0.04~0.07kgf/㎠
주
요
재
질		 BODY DUCTILE IRON SSC13 (스테인리스 스틸)
DISC SSC13 (스테인리스 스틸)
SEAT EPDM
CHECK DISK SSC13 (스테인리스 스틸), EPDM
CHECK SEAT SSC13 (스테인리스 스틸)
SPRING STS304 (스테인리스 스틸)

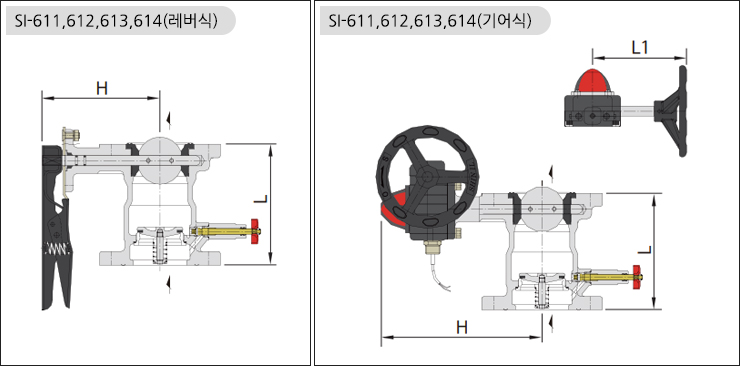

UNIT : mm
형식 NO SI-611, 612, 613, 614 (레버식) SI-611, 612, 613, 614 (기어식)
SIZE L H L H L1
40A(11/2") 124.0 154.0 124.0 218.0 174.0
50A(2") 144.0 161.0 144.0 225.0 174.0
65A(21/2") 169.0 171.0 169.0 235.0 174.0
80A(3") 198.5 183.5 198.5 248.0 174.0
100A(4") 210.0 206.5 210.0 271.0 174.0
125A(5") 248.0 213.0 248.0 278.0 174.0
150A(6") 289.0 231.0 289.0 296.0 174.0
200A(8") 364.0 266.5 364.0 332.0 183.0
250A(10") - - 464.0 411.0 191.0
※ SI-613, 614 제품은 규격 200mm까지 생산됩니다.
