파이브원 체크밸브

O.S&Y형 파이브원 체크밸브 10kgf/cm², 20kgf/cm² [1MPa],[2MPa]

펌프의 출구측에 설치되어 유체의 역류방지용으로 사용되며, 5가지의 기능을 완벽히 수행한다.
(햄머레스 체크 밸브, O.S & Y STOP밸브, 밸런싱밸브, BY-PASS기능, 유입구 연결의 다방향 기능)

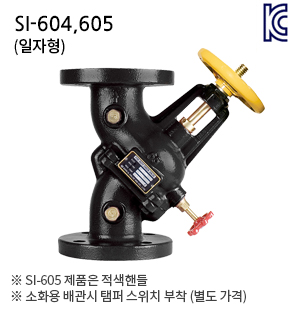

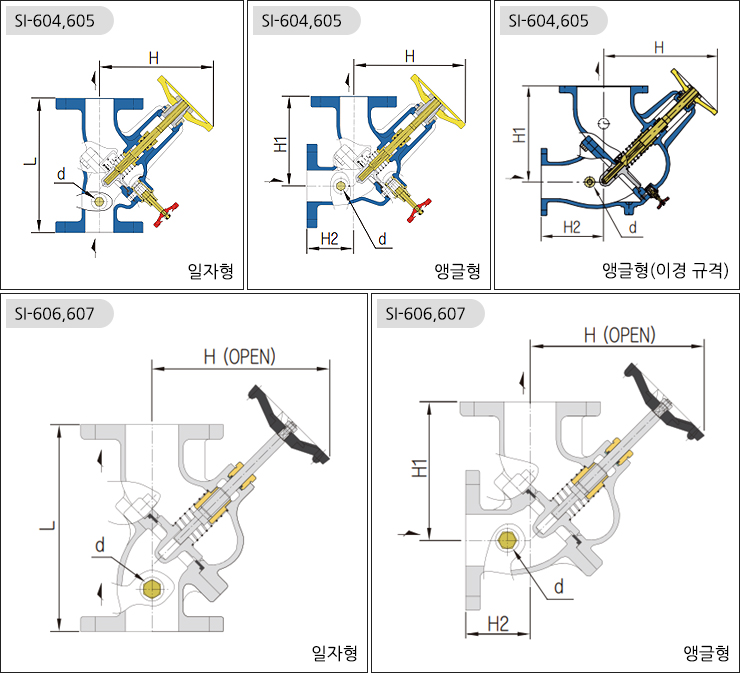

밸브 하부의 분리 기능이 있어 유체가 유입되는 연결구 방향 (스트레이트형, 앵글형)을 자유롭게 설치하여 배관할 수 있다.

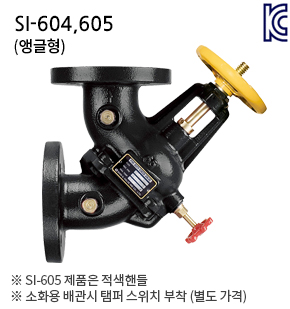

(※ 특히 앵글형은 Line펌프 배관시 간편히 사용됨)
By-Pass 밸브가 내장되어 있어 출구측 배관내의 물을 배출시켜 배관의 동파방지시 또는 입구측의 진공 발생시 안내수의 보충 역할도 한다. (SI-606,607은 제외)
밸브의 열림 확인을 쉽게 할 수 있도록 바깥 나사식(O.S & Y Type)으로 되어 있어 유량 조절시(밸런싱 기능)편리하게 사용할 수 있다. (※ 소화용 탬퍼 스위치 부착형도 주문사양으로 생산됨. 별도 가격)

▶밸런싱 밸브의 기능은 밸브 개도를 50%이상 열고 사용해야 가능함
▶음용수 Line에 적합한 스테인리스 스틸 제품(32A~200A), 에폭시 수지분체도장제품도 생산됨(주문사양)
※ 에폭시 도장 제품은 냉수에만 사용가능함.(0°C~30°C)

※ SI-604, 605 앵글형은 유입구 이경 규격도 생산됨. (유입구 기준 65mm 이상)

형식NO		SI-604	SI-605	SI-606	SI-607
적 용 유 체		냉ㆍ온수
적 용 압 력		MAX, 10kgf/㎠	MAX, 20kgf/㎠	MAX, 10kgf/㎠	MAX, 20kgf/㎠
적 용 온 도		0˚C ~ 120˚C
내 압 시 험		수압 MAX, 20kgf/㎠	수압 MAX, 30kgf/㎠	수압 MAX, 20kgf/㎠	수압 MAX, 30kgf/㎠
접 속 방 식		KS 10K FF, ANSI (주문사양)	KS 20K RF, ANSI (주문사양)	KS 10K FF 플랜지	KS 20K RF 플랜지
작동 최소 차압		0.04~0.07kgf/㎠
주 요 재 질	BODY(상·하부)	DUCTILE IRON		SSC13(스테인리스 스틸)
	SPRING	STS304 (스테인리스 스틸)
	DISC	SSC13 (스테인리스 스틸) or GCD, EPDM
	SEAT	EPDM or BRONZE
TAMPER SWITCH		자석식, 집게식		-
