G·S 밸브 [GS 밸브]

G·S 밸브 [GS 밸브] "G"형 20kgf/cm² [2MPa]

지역난방공사시방에 적합하도록 Body와 여과망 덮개의 조립부위를 볼트, 너트로 조립하여 장기간 경과후에도 분해 조립이 편리하다.
Bonnet의 구동부위 패킹을 그라파이트(Graphite SI-505)로 사용하여 고온 고압에 견딜 수 있도록 하였으며 특수 설계가 되어 있어 장기간 사용하여도 누설이 없고 작동이 매우 원활하다.(밸브의 파워 핸들)
SI-507은 Bonnet가 O.S & Y식으로 제작되어 있어 밸브의 열림을 쉽게 확인할 수 있다.

▶ 소화용 탬퍼 스위치 부착형도 주문사양으로 생산됨. (별도가격)
▶ 급수,급탕 Line에 적합한 스테인리스 스틸제품도 생산됨.(SI-505)

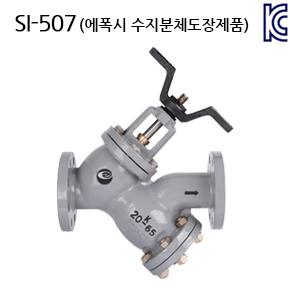

▶ 에폭시수지 분체 도장 제품도 생산됨.(SI-507)
※ 에폭시 도장 제품은 냉수에만 사용가능함.(0°C~30°C)

형식 NO		SI-505	SI-507
적 용 유 체		냉ㆍ온수, 증기(주문사양)
적 용 압 력		MAX, 2Mpa(20kgf/㎠)
적 용 온 도		0℃ ~ 120℃ (120℃ 초과 ~ 220℃주문사양)
내 압 시 험		수압 MAX, 3Mpa(30kgf/㎠)
접 속 방 식		KS 20K RF 플랜지
주 요 재 질	BODY. COVER	SSC13 (스테인리스 스틸)	GCD or CAST STEEL
	BONNET	STS304 (스테인리스 스틸)	GCD or CAST STEEL
	SCREEN	STS304 (스테인리스 스틸)
	DISC	STS420J2 or GCD450
	SEAT	STS304 (스테인리스 스틸)	BRONZE or BRASS

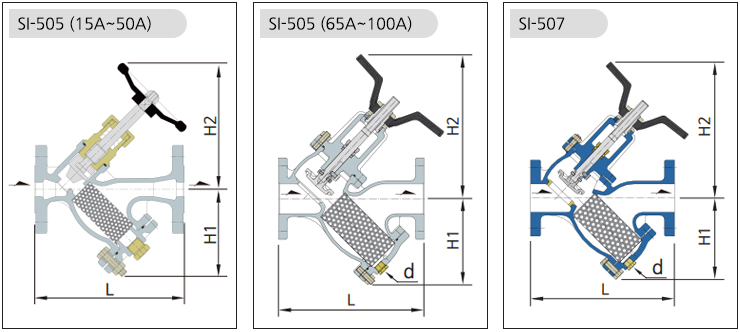

형식NO	SI-505					형식 NO	SI-507
UNIT : mm
SIZE	L	H1	H2	d	타공크기	SIZE	L	H1	H2	d	타공크기
15A(1/2")	161	93	135	Rc3/8"	Ø0.8	40A(11/2")	257	134	286	Rc1/2"	Ø1.0
20A(3/4")	178	93	140	Rc3/8"	Ø0.8	50A(2")	290	153	293	Rc1/2"	Ø1.0
25A(1")	206	113	151	Rc3/8"	Ø0.8	65A(21/2")	354	193	317	Rc1/2"	Ø1.2
32A(11/4")	232	114	165	Rc1/2"	Ø1.0	80A(3")	404	207	341	Rc1/2"	Ø1.2
40A(11/2")	252	143	188	Rc1/2"	Ø1.0	100A (4")	448	244	356	Rc1/2"	Ø1.2
50A(2")	289	160	203	Rc1/2"	Ø1.0	125A (5")	520	293	408	Rc3/4"	Ø1.5
65A(21/2")	354	193	317	Rc1/2"	Ø1.2	150A(6")	597	339	433	Rc3/4"	Ø1.5
80A(3")	404	207	341	Rc1/2"	Ø1.2	200A(8")	708	413	551	Rc3/4"	Ø2.5
100A(4")	448	244	356	Rc1/2"	Ø1.2	250A(10")	851	467	607	Rc1"	Ø3.0
						300A(12")	1014	579	704	Rc1"	Ø3.0

※ 메쉬(MESH)망은 주문생산.
