G·S 밸브 [GS 밸브]

G·S 밸브 [GS 밸브] "S"형 10kgf/cm² ,20kgf/cm² [1MPa],[2MPa]

GS밸브 G형에 비하여 크기가 작고 경량이기때문에 취급이 간편하고, 대구경(450mm)까지 생산이 가능하다.
밸브의 Indicator가 부착되어 개폐 상태를 쉽게 확인할 수 있고 유량 조절도 가능하다.
여과망의 개구 면적을 입구 면적의 2.5배 이상으로 하여 압력 손실이 적다.
Cover를 분해하지 않고도 스크린 내부의 이물질을 수시로 제거할 수 있는 편리한 기능도 있다.
SI-504 제품은 고온 고압에 견딜 수 있도록 안전율을 고려하여 충분한 두께로 제작되었고 지역 난방공사시방에 적합하도록
Body, Cover의 조립부위를 볼트, 너트로 조립하여 장기간 경과 후에도 분해 조립이 편리하다.

형식NO		SI-503	SI-504
적 용 유 체		냉ㆍ온수, 증기(주문사양)
적 용 압 력		MAX, 1Mpa(10kgf/㎠)	MAX, 2Mpa(20kgf/㎠)
적 용 온 도		0℃ ~ 120℃(120℃ 초과 ~ 220℃ 주문사양)
내 압 시 험		수압 MAX, 2Mpa(20kgf/㎠)	수압 MAX, 3Mpa(30kgf/㎠)
접 속 방 식		KS 10K FF 플랜지	KS 20K RF 플랜지
주 요 재 질	BODY	CAST IRON or DUCTILE IRON	DUCTILE IRON
	COVER	CAST IRON or DUCTILE IRON	DUCTILE IRON
	SCREEN	STS304 (스테인리스 스틸)
	DISC	CAST IRON and TEFLON	STS420J2
	SEAT	BRONZE or BRASS	SSC13 (스테인리스 스틸)

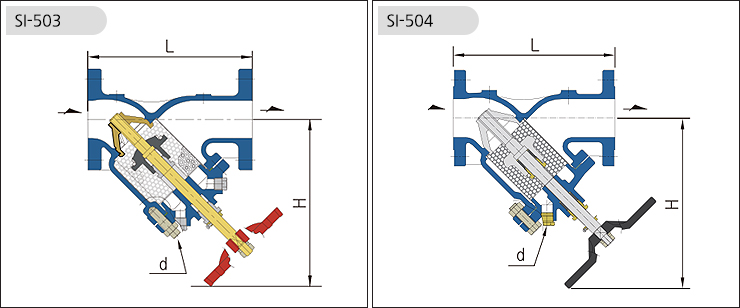

형식 NO	SI-503				SI-504
UNIT : mm
SIZE	L	H	d	타공크기	L	H	d	타공크기
40A(11/2")	244	229	Rc1/2"	Ø1.0	244	242	Rc3/8"	Ø1.0
50A (2")	244	226	Rc1/2"	Ø1.0	244	280	Rc3/8"	Ø1.0
65A (21/2")	284	251	Rc1/2"	Ø1.2	284	251	Rc1/2"	Ø1.2
80A (3")	327	303	Rc1/2"	Ø1.2	327	296	Rc1/2"	Ø1.2
100A (4")	371	344	Rc1/2"	Ø1.2	371	336	Rc1/2"	Ø1.2
125A (5")	441	441	Rc3/4"	Ø1.5	454	468	Rc3/4"	Ø1.5
150A (6")	505	521	Rc3/4"	Ø1.5	519	511	Rc1"	Ø1.5
200A (8")	590	617	Rc3/4"	Ø2.5	628	640	Rc1"	Ø2.5
250A (10")	675	824	Rc1"	Ø3.0	699	830	Rc1"	Ø3.0
300A (12")	746	877	Rc1"	Ø3.0	784	870	Rc1"	Ø3.0
350A (14")	828	990	Rc1"	Ø3.0	864	985	Rc1"	Ø3.0
400A (16")	920	1050	Rc1"	Ø3.0	952	1050	Rc1"	Ø3.0
450A (18")	1038	1180	Rc1"	Ø3.0	1070	1182	Rc1"	Ø3.0

※ 메쉬(MESH)망은 주문생산.
