G·S 밸브 [GS 밸브]

G·S 밸브 [GS 밸브] "G"형 10kgf/cm² [1MPa]

밸브의 디스크 부분을 Teflon ring으로 하여 시트 누설이 전혀 없어 대구경 배관에도 적합하며, 내열성이 우수하다.
배압공간이 거의 없어 원활한 유로 형성이 되도록 설계하여 유량의 증가를 이루었고 유량 조절도 가능하다.
SI-506, 509 제품은 소화 라인에 적합한 밸브로 Bonnet 부분이 O.S & Y식으로 되어 있어 개폐 여부에 따라 Tamper Switch(주문사양)가 작동하여 수신반에서 확할 수 있고 현장에서도 밸브대의 상승량으로 개폐여부를 확인할 수 도 있다.

▶ 소화용 탬퍼 스위치 부착형도 주문사양으로 생산됨. (별도가격)
▶ 급수, 급탕 Line에 적합한 스테인레스 스틸제품도 생산됨. (SI-508,509)
▶ 에폭시수지 분체 도장 제품도 생산됨. (SI-506)
※ 에폭시 도장 제품은 냉수에만 사용가능함.(0°C~30°C)

형식NO		SI-502	SI-506	SI-508	SI-509
적 용 유 체		냉ㆍ온수, 증기(주문사양)
적 용 압 력		MAX, 1Mpa(10kgf/㎠)
적 용 온 도		0℃ ~ 120℃(120℃ 초과~220℃ 주문사양)
내 압 시 험		수압 MAX, 2Mpa(20kgf/㎠)
접 속 방 식		KS 10K FF플랜지
주 요 재 질	BODY, COVER	DUCTILE IRON		SSC13 (스테인리스 스틸)
	BONNET	DUCTILE IRON		SSC13 (스테인리스 스틸)
	SCREEN	STS304 (스테인리스 스틸)
	DISC	SSC13 and TEFLON, DUCTILE IRON and TEFLON
	SEAT	BRONZE or BRASS		STS304 (스테인리스 스틸)
TAMPER SWITCH		-	자석식, 집게식	-	자석식, 집게식

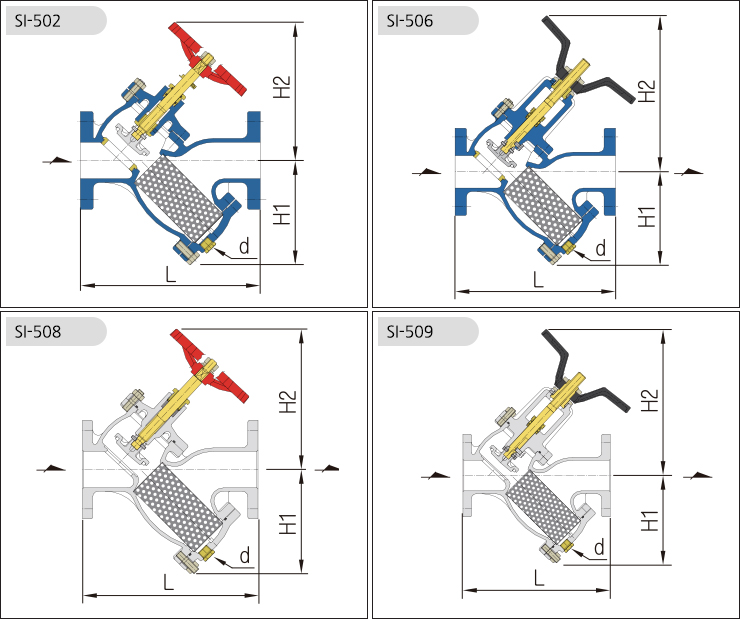

형식 NO	SI-502,506						SI-508					SI-509
UNIT : mm
SIZE	L	H1	H2 (502)	H2 (506)	d	타공 크기	L	H1	H2	d	타공 크기	L	H1	H2	d	타공 크기
32A(11/4")							186	85	147	Rc3/8"	Ø1.0
40A (11/2")	257	132	-	286	Rc1/2"	Ø1.0	198	100	155	Rc3/8"	Ø1.0
50A (2")	290	151	243	293	Rc1/2"	Ø1.0	226	116	171	Rc3/8"	Ø1.0	279	152	288	Rc1/2"	Ø1.0
65A (21/2")	322	185	247	316	Rc1/2"	Ø1.2	312	185	250	Rc1/2"	Ø1.2	312	185	313	Rc1/2"	Ø1.2
80A (3")	366	200	280	337	Rc1/2"	Ø1.2	356	202	282	Rc1/2"	Ø1.2	356	202	337	Rc1/2"	Ø1.2
100A (4")	429	230	308	354	Rc1/2"	Ø1.2	400	236	330	Rc1/2"	Ø1.2	400	236	353	Rc1/2"	Ø1.2
125A (5")	478	277	364	408	Rc3/4"	Ø1.5	467	282	388	Rc3/4"	Ø1.5	467	282	413	Rc3/4"	Ø1.5
150A (6")	559	322	408	412	Rc3/4"	Ø1.5	544	328	430	Rc3/4"	Ø1.5	544	328	437	Rc3/4"	Ø1.5
200A (8")	677	401	527	552	Rc3/4"	Ø2.5
250A (10")	841	463	644	607	Rc1"	Ø3.0
300A (10")	1014	573	-	701	Rc1"	Ø3.0

※ 350A 이상은 "S"형으로 제작됨. ※ 40A와 300A는 SI-506만 생산됨.

※ 메쉬(MESH)망은 주문생산.
