G·S 밸브 [GS 밸브]

G·S 밸브 [GS 밸브] "G"형 청동 10kgf/cm² [1MPa] 스테인리스 25kgf/㎠[2.5MPa]

밸브의 디스크 부분을 Teflon ring으로 하여 시트 누설이 전혀 없고 내열성 및 내압성,내마모성이 우수하다.
이물질 제거시 Cover의 분해가 쉽도록 O-Ring을 사용하였다.
여과망(Screen)은 Stainless Steel로 제작되어 내식성, 내구성이 우수하고 개구면적을 크게하여 압력 손실을 극소화 하였다.
15A~25A (SI-501)는 상향으로 설치하게 되어 청소가 매우 간편하며, Body의 내부공간이 넓고 유체의 흐름을 이용한 "이물질 부상 여과방식"을 채택하여 이물질이 Screen 내부의 걸름턱에 적체되며 공구 없이도 분해 조립이 편리하게 되어 있다. 특히, Air Vent배관에 설치시 공기포집 역할도 하여 적절하게 사용할 수 있다.
▶ 스테인리스 제품은 유체 입구측 연결구를 유니온 Type으로 하여 밸브 수리 교체시 편리하다.
▶ 상향식 이물질 부상 여과망은 청동 15~25mm 제품에만 적용됨. (SI-501)

형식NO		SI-501 (15A~25A)	SI-501 (32A~50A)	SI-505S
적 용 유 체		냉ㆍ온수, 증기(주문사양)
적 용 압 력		MAX, 1Mpa(10kgf/㎠)		MAX, 25kgf/㎠
적 용 온 도		0℃ ~ 80℃ (80℃초과~220℃주문사양)
내 압 시 험		수압 MAX, 2Mpa(20kgf/㎠),공압 MAX, 0.7Mpa(7kgf/㎠)		수압 MAX, 35kgf/㎠
접 속 방 법		KS 관용테이퍼 나사(Rc)		KS 관용테이퍼 나사(Rc), 입구측유니온 Type
주 요 재 질	BODY	CAST BRONZE		SSC 13
	BONNET. COVER	FORGED BRASS		FORGED BRASS(니켈 도금)
	SCREEN	STS 304 (상향 걸름형)	STS 304 (일반형)	STS304
	DISC	BRASS and TEFLON
	O-Ring	NBR

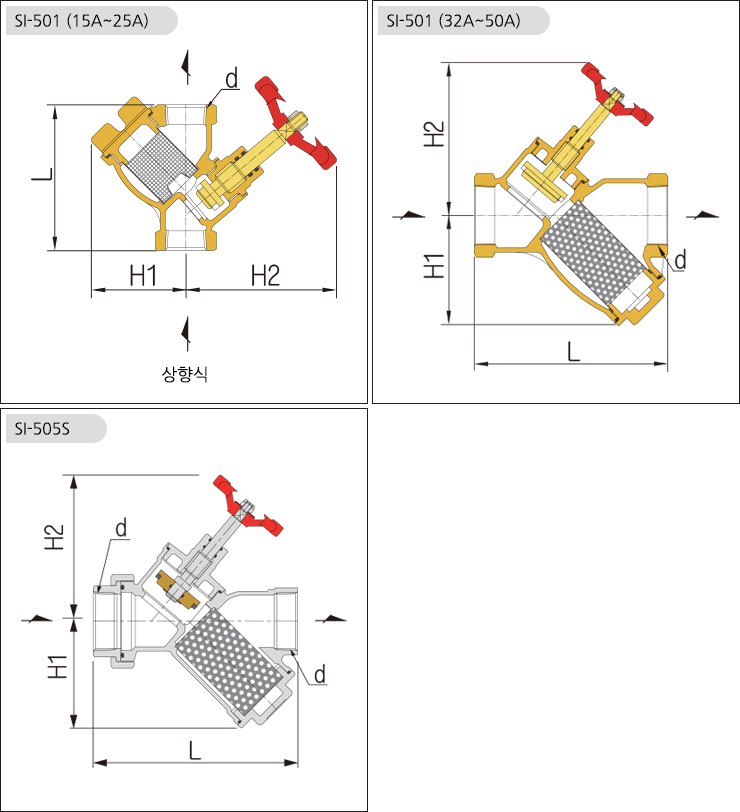

형식NO	SI-501			SI-505S			공통
UNIT : mm
SIZE	L	H1	H2	L	H1	H2	d	타공크기
15A(1/2")	71	44	72	85	42	77	Rc1/2"	Ø0.8
20A(3/4")	93	55	80	94	51	94	Rc3/4"	Ø0.8
25A(1")	103	62	96	115	60	111	Rc1"	Ø0.8
32A(11/4")	136	75	118	146	73	131	Rc11/4"	Ø1.0
40A(11/2")	157	86	135	170	88	143	Rc11/2"	Ø1.0
50A(2")	190	108	150	208	108	151	Rc2"	Ø1.0

※ 메쉬(MESH)망은 주문생산.
