G·S 감압밸브 [GS 감압밸브]

G·S 감압밸브 [GS 감압밸브] (균압방지용) 10kgf/cm² [1MPa], 20kgf/cm² [2MPa]

소방용 감압밸브에 별도의 바이패스 배관을 구성하여 릴리프 밸브를 설치하지 않고 지 에스 감압밸브 몸체의 2차측에 소구경 릴리프 밸브를 설치하여 압력 변화에 의한 2차측압력 상승을 릴리프 밸브를 설치하여 시스템의 압력 변화에 의한 2차측 압력 상승을 릴리프 밸브를 통해 압력을 효과적으로 해소 시킬 수 있다. (균압방지)
릴리프 밸브에는 스트레이너가 내장되어 이물질로 인한 오작동을 방지할 수 있고 청소가 용이하다.
※ 소방 시스템에서 실제로 화재가 발생하지 않는다면 감압밸브의 2차측은 항상 일정한 압력으로 유지되고 있어야 한다.
그러나, 다음과 같은 -소방용수 1차측(공급측) 라인의 압력변화. -감압밸브의 누설에 의한 압려상승, -감압밸브 작동 후 발생할 수 있는 압력상승.
문제점으로 인해 2차측의 압력은 설정 압력으로 유지되지 못하고 오랜시간 후에는 감압밸브 1,2차측의 압력이 같아지는 동압상태가 된다.
이 문제점을 릴리프 밸브 부착형 지 에스 감압밸브를 설치하여 해결하면 된다.
※ 소화용 탬퍼스위치 부착형은 주문사양으로 생산됨. 별도가격
※ 압력조절 범위 12kgf/㎠초과 제품은 별도 가격
※ 릴리프 밸브 몸체 및 내부품의 재질은 스테인리스 스틸 및 황동임
※ 릴리프 밸브 KFI 인증 압력범위는 7.0K~16.0K 입니다.
※ 에폭시도장 제품은 냉수에만사용가능함. (0℃ ~ 30℃)

형식 NO	SI-809	SI-810
적 용 유 체	냉ㆍ온수
적 용 압 력	MAX, 1Mpa(10kgf/㎠)	MAX, 2 Mpa(20kgf/㎠)
적 용 온 도	0℃ ~ 30℃
최소작동차압	0.5 kgf/㎠
압력조절범위	1.5 ~ 7.0kgf/㎠	7.0 ~ 15.0kgf/㎠
접 속 방 법	KS 10K FF 플랜지	KS 20K RF 플랜지
내 압 시 험	수압 MAX, 2 Mpa(20kgf/㎠)	수압 MAX, 3 Mpa(30kgf/㎠)

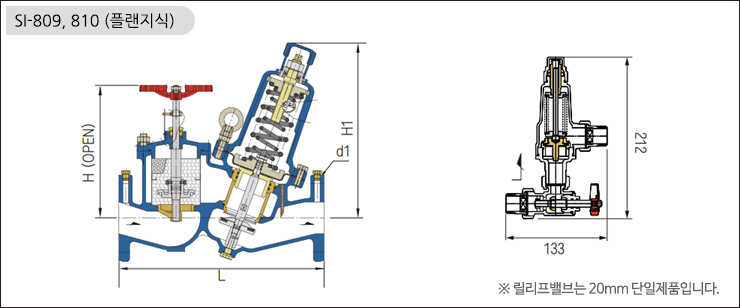

형식NO	SI-806,807,809,810
UNIT : mm
SIZE	L	H	H1	d1	타공크기
50A (2")	396.0	257.5	367.0	Rc 1/4"	Ø1.0
65A (21/2")	420.0	271.0	357.0	Rc 1/4"	Ø1.2
80A (3")	452.0	331.0	381.0	Rc 1/4"	Ø1.2
100A (4")	539.0	359.5	412.0	Rc 1/4"	Ø1.2
125A (5")	655.0	447.0	616.0	Rc 1/4"	Ø1.5
150A (6")	746.0	517.0	603.0	Rc 1/4"	Ø1.5
200A (8")	842.0	596.0	769.0	Rc 1/4"	Ø2.5
